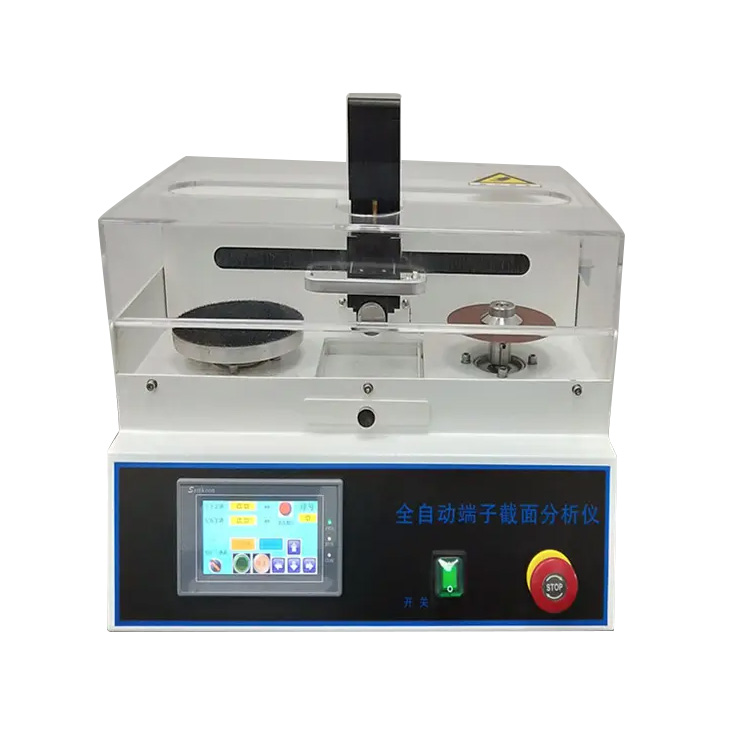

WYD-3000Z全自動端子分析儀

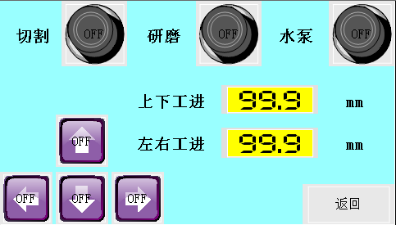

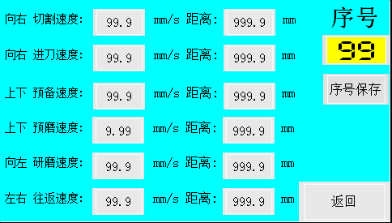

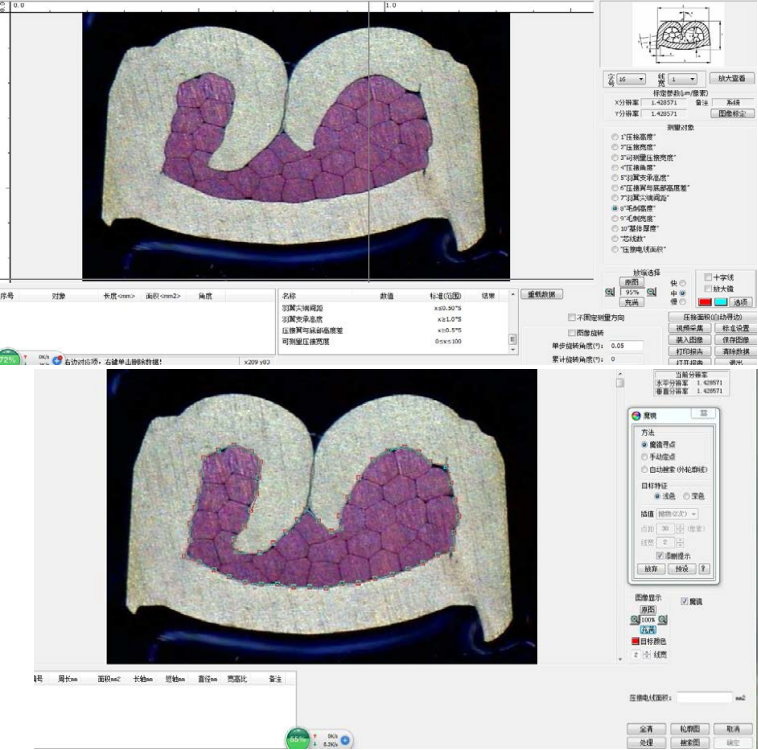

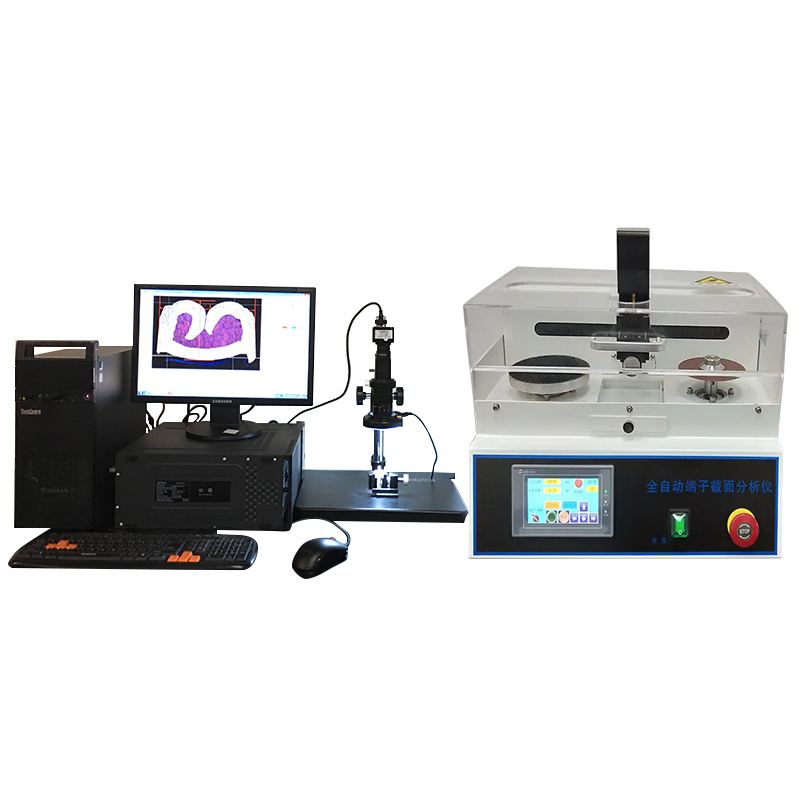

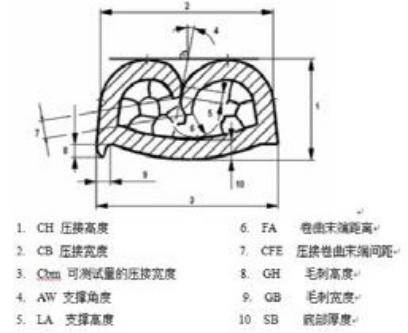

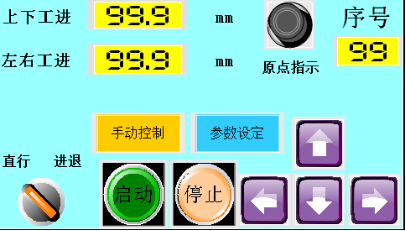

1、用途介紹： 整套系統由端子裁切、研磨設備（一體機）、腐蝕（專用）、顯微成像系統、端子分析系統、標準鑒定尺（0.1mm)、LED光源、計算機等單元組成，端子顯微分析系統能觀察物體時立體感強，成像清晰，具有較長的工作距離，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便快捷。 省時省力，極大地提高了端子斷面質量檢驗的速度。 整車線束應符合：VW60330，QC/T29106-2004 汽車低壓電線束技術條件 （1）規定了檢驗線束尺寸的標準。 （2）規定了電線束中所用材料和零部件所符合的性能要求。 （3）規定了端子與線束的連接方法及連接后應符合的要求。 （4）規定了端子與線束連接點應符合的要求。 （5）密封塞在壓接時不應損傷。電線與密封塞之間、密封塞與護套之間不應有目視可見的間隙。 （6）電線束包扎時，應緊密均勻，不應松散。采用保護套管時，無位移和影響電線束彎曲現象。 （7）電線束中電線及零部件應正確裝配，不應有錯位現象，端子在護套中不應脫出。 （8）電線束中線路導通率為 100%，無短路、錯路現象。 （9）電線束需要進行耐高、低溫、濕度循環變化性能試驗；耐振動性能試驗；耐鹽霧性能試驗；耐工業 溶劑性能試驗等。 系統特點： 一：樣品制作方便，不用樹脂凝固 本系統制作一個樣品只用 3～5min，為您節省了大量的時間，提高了工作效率。傳統的樹脂凝固法是將樣品先樹脂固化、樹脂切斷、粗磨、研磨。做一個樣品要花數小時，而且會影響測量精度。 二：端子專用夾具可適合各種尺寸的端子 新開發的夾具可適合各種型號的端子。切割研磨時不用擔心咬線牙變形或芯線飛出。也不需要特殊的技能，軟件操作精確快捷，一鍵啟動完成計算數值并打出相應報告，操作簡單方便，同時提高工作效率。 2、圖像展示 儀器觸摸屏自動模式控制界面（采用日本原裝三菱 PLC 控制系統） 手動模式控制界面 系統參數設定畫面，帶有系統設置記憶保存功能，及安全保護功能 2.1、一般要求 系統全套包括硬件、軟件及各種耗材。 系統能夠實現自動切割和打磨。 軟件能夠實現自動識別、讀取和檢測端子的各項數據并進行判定測量。 2.2 有防護安全保,障切割研磨時不會咬線牙變形或芯線飛出。 2.3 軟件除自動判別合格率外還具有輔助外觀判斷功能。 3 軟件特點與說明： 軟件具有自動搜索、魔鏡尋邊、手動搜索等功能，圖像在任何情況下都能選出軟件中相應的測量方式，找到邊緣并一鍵測量出壓縮比和壓縮率等相關數據，好學易懂，彌補了同類軟件操作過程中很多不足之處。比同類軟件更快捷更方便，大大縮短了操作時間，真正實現在3-5min內完成整個操作過程。 4 使用條件 a) 使用環境溫度：-20℃～+40℃； b) 使用環境相對濕度：95％（該月月平均最低溫度為 25℃） 5 功能和性能要求 a) 機械組件配置： · 自動切割研磨循環系統 1 套，范圍 0.05mm2~50mm2； · 端子專用夾具 1付，范圍 0.05mm2~50mm 2； · 配套切割砂輪片 3片 · 配套研磨砂紙100張 · 圖像還原清洗液 1 瓶（50ml）； b) 影像成像系統配置： · 端子截面顯微分析倍數：0.7-4.5X或1-5X（6檔），視頻總倍率：約30X-300X · 高清工業 USB 2.0 視頻系統 300萬像素 1 套； · 全白可調照明裝置冷光 LED 1 只； c) 專用分析軟件配置： · 最新款端子專用軟件（中文）1 套；免費升級。 （注：軟件設定為 VW60330 標準外；可根據 用戶的標準來設定不同的行業標準） · 高精度校準尺 10mm/0.1mm× 1 把(精度：1um)； d) 電腦 · 英特爾 CPU 雙核- 4GB 內存- 500G 硬盤 · 19 寸液晶顯示器-DVD 光驅- Windows 7 簡體操作系統 6 主要技術參數 a) 切割模塊 · 范圍：0.05mm2 到 50.00mm2； · 轉速：2800 rpm； · 儀器能夠全自動上下左右移動，切割、研磨，完成后復位，無需人工操作。 · 端子自動切割、研磨，時間為 60S； · X、Z兩軸伺服自動控制系統，功率：40W； · 能夠實現自動送料切割和研磨。 b) 打磨模塊 打磨轉速：1400 rpm/min； · 磨盤直徑：120mm； · Z 微調范圍：自動可設置； c) 蝕化部分 · 專用先進技術清洗液；不發黑、無氣味、無毒、清洗效果好。 d) 圖片攝取部分 · 端子切割、研磨完畢后，在攝取圖片時，端子夾具可精確定位在攝像頭的下方，不需手持夾具； · 視頻的總倍率 20~300X； · 高品質，低失真的光學儀器； · 放大倍數： 0.7X/1X/1.5X/2.0X/2.5X/3.0X/3.5X/4.0X/4.5X 檔位定倍：0.7~4.5（全部）； · 超亮的白色 LED 光源可6節控制。 e) 分析及存檔部分 · 300萬像素高清工業攝像頭，USB2.0接口，及配套軟件； · 測試軟件具有自動尋邊、魔鏡尋邊、手動定點尋邊等功能；大大避免了全自動搜索中出現的缺陷或不足之處，充分的縮短了測試時間，單個測試時間為 3-5min完成。 · 軟件自動進行判別是否合格（CH、CB、Cbm、AW、LA、FA、CFE、GH、GB、SB 以及壓縮比）； f) 電源 · 220 VAC，50Hz，300W 110 VAC，60Hz，300W · 體積和重量 · 重量：80 kg±10 kg g) 相關配件展示
